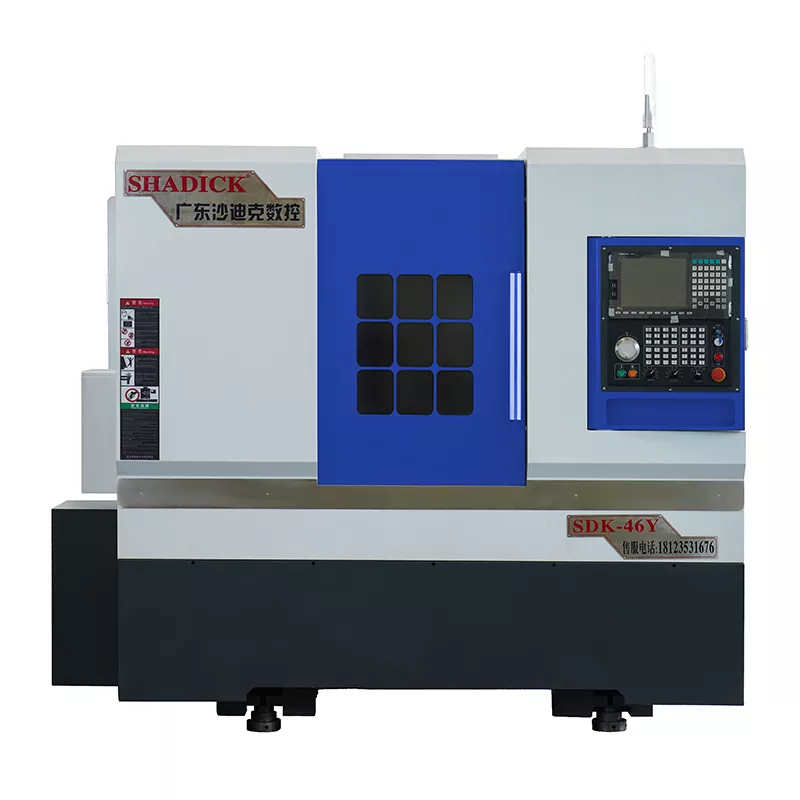

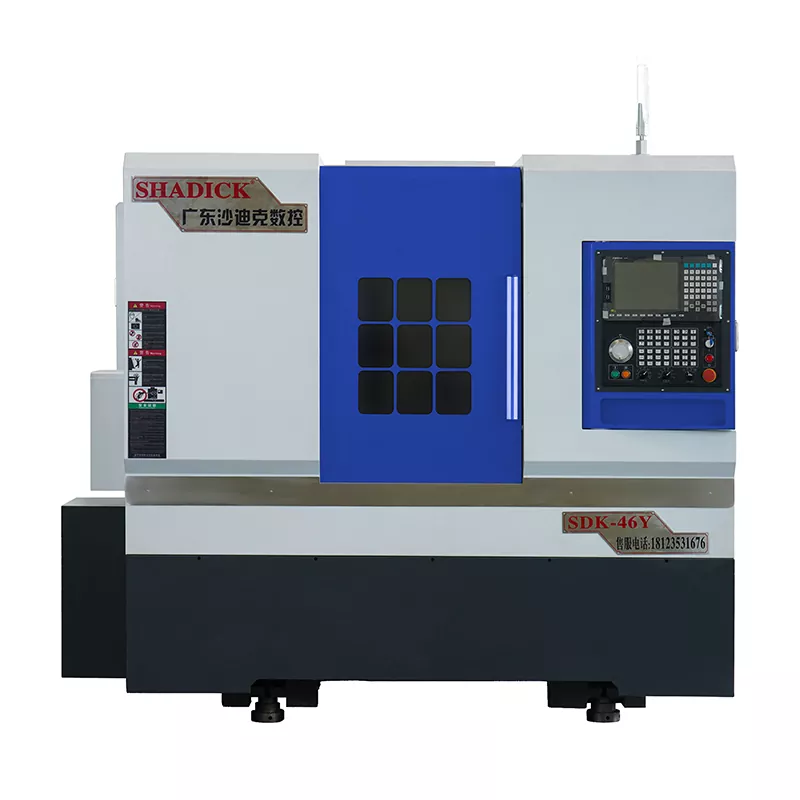

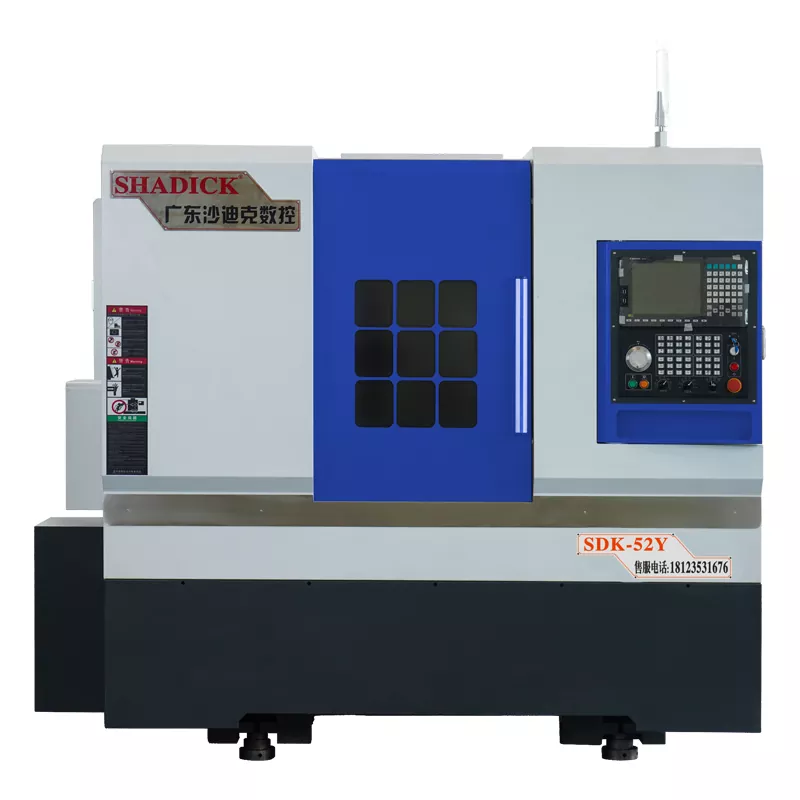

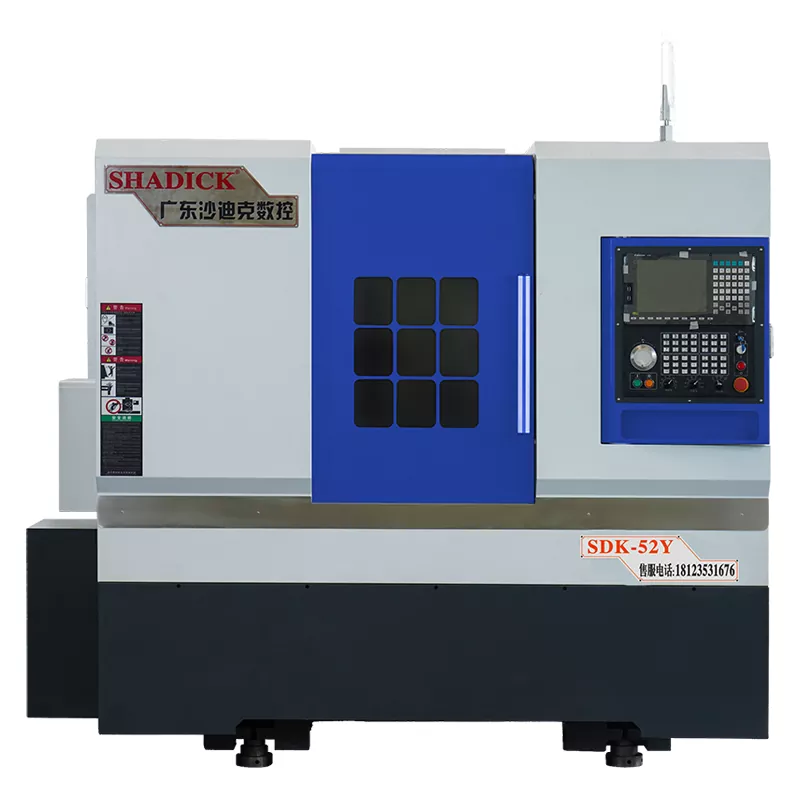

Máy công cụ cnc hợp chất quay trục y-trục y được nội suy

Các máy công cụ cnc hợp chất quay trục Y được nội suy, như một mô hình tiên tiến trong loạt các máy phức tạp máy tiện, tận dụng phương pháp xử lý độc đáo của nó, kết hợp chuyển động trước và sau của trục X với sự thay thế thẳng đứng của máy bay Y, để đạt được sự tích hợp hiệu quả của máy đa bộ xử lý. Thiết kế sáng tạo này không chỉ tăng cường đáng kể hiệu quả sản xuất mà còn phù hợp với nhu cầu khẩn cấp của sản xuất hiện đại để sản xuất hiệu quả và chất lượng cao.

Gửi yêu cầu

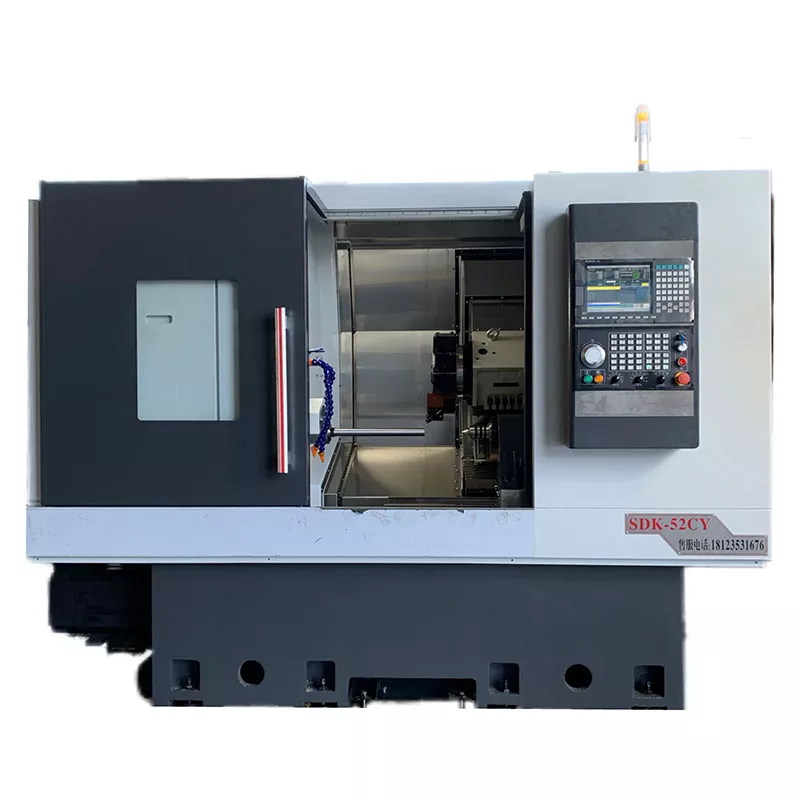

Mô tả Sản phẩm

Các công cụ máy công cụ cnc quay vòng quay trục Y được nội suy của chúng tôi được trang bị các hướng dẫn tuyến tính có độ chính xác cao nhập khẩu, ốc vít con lăn và vòng bi chính xác.

Nó khai thác đầy đủ những lợi thế lớn nhất của bốn liên kết trục cắt nặng và độ cứng cao.

Đây là một máy gia công hợp chất rẽ với tháp pháo nguồn Y-trục và trung tâm đuôi, một mô hình mới thay thế cho máy trục Y thẳng.

Trung tâm đuôi thủy lực lập trình cho phép hoạt động một khóa mở rộng hoặc rút lại, tạo điều kiện cho việc kẹp phôi dễ dàng. Nó có điều khiển hai tốc độ (nhanh và chậm).

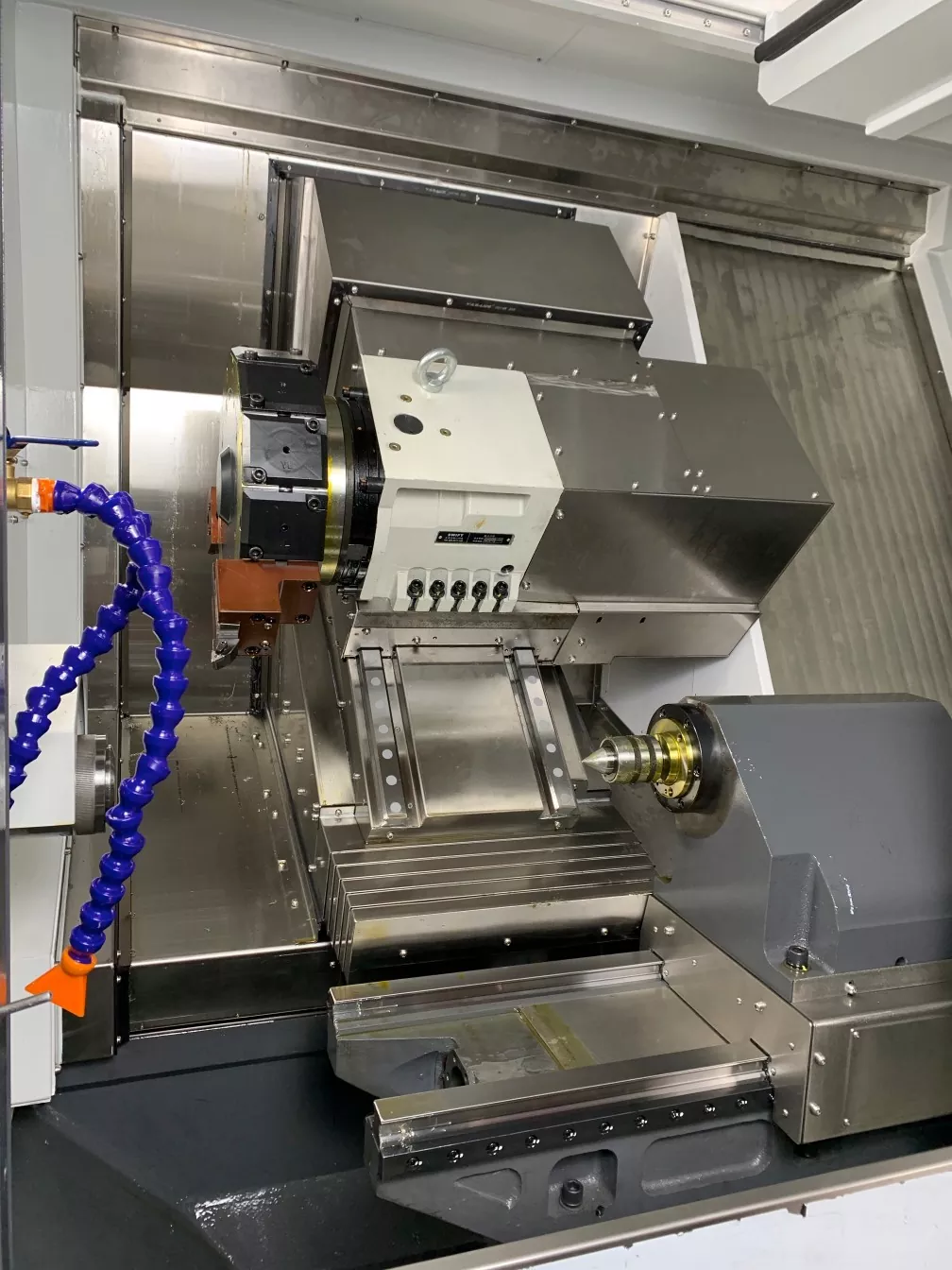

Tháp pháo công suất được sử dụng để gia công các bộ phận có độ cứng và đầu nguồn trục Y được nội suy có thể được sử dụng kết hợp với chức năng hợp chất rẽ để các bộ phận phức tạp của máy.

Giường của máy công cụ áp dụng thiết kế đường ray thấp với tỷ lệ góc là 15:30 độ, điều này có thể đảm bảo hiệu quả rằng công cụ máy móc sẽ không biến dạng trong quá trình hoạt động dài hạn, và nó có độ cứng tốt và ổn định mạnh.

Tham số sản phẩm （Đặc điểm kỹ thuật）

Khả năng xử lý	52cy
Quay thân xe	Φ600
Xử lý đường kính lớn nhất	Φ350
Con quay
Mũi trục chính	A2-6
Khẩu độ	Φ52
Tốc độ trục chính	0-4500
Độ chính xác cơ học
Lặp lại độ chính xác định vị	± 0,005
Trục chính bắn	≤0,005/100mm
Trục chính côn	≤0,005/100mm
X, Z crosshair	≤0,005/100mm
Tốc độ chuyển động nhanh x/z	24m/phút
Đuôi xe du lịch
Đặc điểm kỹ thuật của tay áo đuôi	Mo's 4#
Đuôi xe du lịch	500mm
Phương pháp chuyển động ghế đuôi	trượt
Khoảng cách trên cùng của Chuck	630mm
Phạm vi áp suất ghế đuôi	5-20 kg
Hành trình hàng đầu	120mm
Cấu trúc ghế đuôi	Loại tay áo chính xác
Đột quỵ trục
Bán kính du lịch trục x	260mm
Đột quỵ trục z	620mm
Đột quỵ trục y	60mm﹣68mm
Động cơ điện
Trục chính (servo) và động cơ	11kw
X trục (servo) và động cơ	3.1kw
Trục z (servo) và động cơ	3.1kw
Trục y (servo) và động cơ	2,4kw
Động cơ đầu nguồn	5,5kw
tuôn ra
tuôn ra	BMT55
Khác
Cân nặng	5000kg
Kích thước cơ học	290019502100

Lễ hội và ứng dụng sản phẩm

Các công cụ máy công cụ cnc của máy quay vòng quay trục y được sử dụng rộng rãi trong các ngành sản xuất khác nhau, đặc biệt là trong quá trình xử lý các bộ phận phức tạp và độ chính xác cao như chèn, phụ tùng ô tô, thiết bị y tế, v.v., có những lợi thế đáng kể. Ngoài ra, nó cũng có thể được sử dụng để xử lý các bộ phận với hình dạng hình học phức tạp, các kích thước khác nhau và các yêu cầu chính xác cao, như bề mặt hình trụ, bề mặt hình nón, bề mặt bước, bề mặt hình cầu và các loại bề mặt xoay khác.

Chi tiết sản xuất

Nó được điều khiển và điều khiển bởi một thanh vít và động cơ servo. Các hướng dẫn chương trình cho chuyển động và lực đẩy có thể được đặt, và hoạt động rất đơn giản.

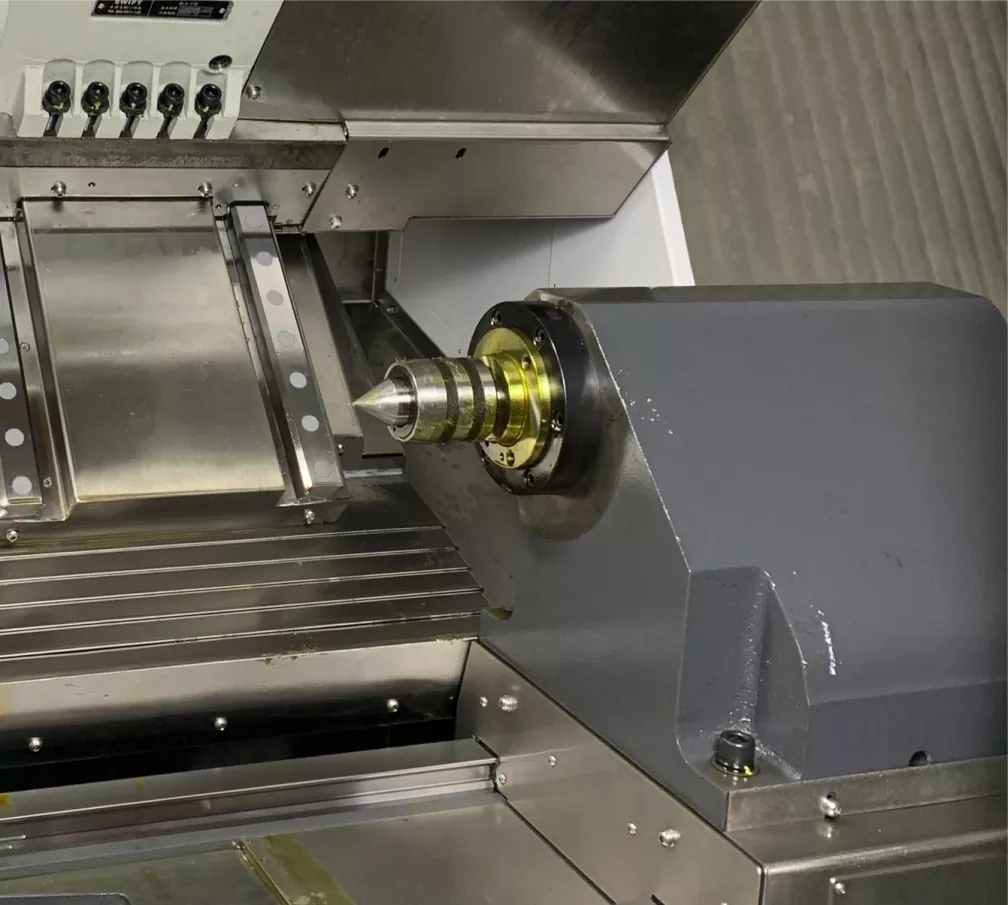

Nó áp dụng thiết kế của một đuôi thủy lực lập trình, giúp dễ dàng đảm bảo độ tròn và đồng tâm khi xử lý các bộ phận trục cực dài và mảnh.

Tailstock thủy lực có thể lập trình có thể kiểm soát chuyển động tiến, lùi và dừng đuôi thông qua mã M và mã K. Hơn nữa, nó cho phép điều chỉnh áp lực tùy ý. Nó đơn giản, thuận tiện, an toàn và đáng tin cậy.
