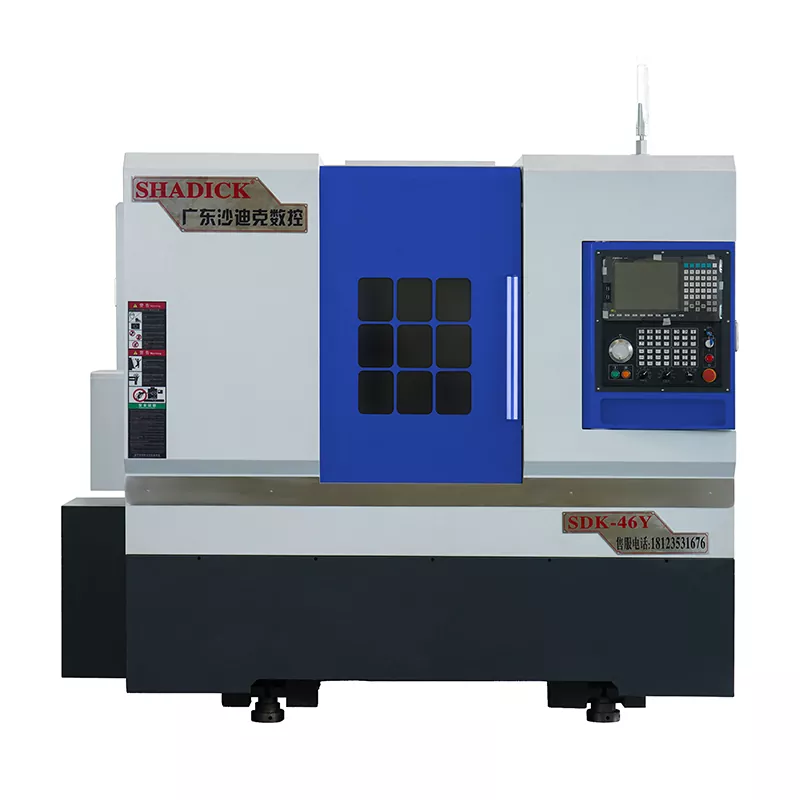

Máy cnc cnc tổng hợp 46-tailstock

Máy CNC tổng hợp Xill-TurnStock là một thiết bị thường được sử dụng trong ngành sản xuất, kết hợp các chức năng quay, phay, khoan, khai thác, và nhiều hơn nữa, cho phép hoàn thành nhiều nhiệm vụ với một thiết lập. Trung tâm Mill Mill của chúng tôi đặc biệt phù hợp để xử lý các bộ phận phức tạp, chẳng hạn như các thành phần mảnh và bề mặt cong phức tạp, thường rất khó đạt được với hiệu quả và độ chính xác cao bằng cách sử dụng các phương pháp gia công truyền thống.

Gửi yêu cầu

Mô tả Sản phẩm

Máy CNC tổng hợp Xill-Turnstock có thể đồng thời đạt được các chức năng hợp chất rẽ đa quy trình như xoay, phay, khoan, khai thác, gõ, và rãnh.

Trục C của trục chính được trang bị bộ mã hóa vòng từ độ phân giải cao, cho phép lập chỉ mục liên tục (với độ chính xác lập chỉ mục lên tới 0,01 độ). Nó được lắp ráp với nhau với công cụ máy để đảm bảo độ chính xác định vị và độ tin cậy cao của trục C.

Nó áp dụng một thiết kế bảo vệ kín hoàn toàn, bảo vệ hiệu quả các thành phần quan trọng như ốc vít, hướng dẫn và vòng bi. Nó là thẩm mỹ, ổn định và bền bỉ.

Nó sử dụng hệ điều hành Syntec của Đài Loan, cho phép định vị nhanh trong quá trình vận hành tốc độ cao, cải thiện hiệu quả hiệu quả và độ chính xác của việc lập chỉ mục.

Tham số sản phẩm （Đặc điểm kỹ thuật）

Khả năng xử lý	46y
Quay thân xe	450
Xử lý đường kính lớn nhất	Φ350
Con quay
Mũi trục chính	A2-5
Khẩu độ	46
Tốc độ trục chính	0-6000
Độ chính xác cơ học
Lặp lại độ chính xác định vị	± 0,005
Trục chính bắn	≤0,005/100mm
Trục chính côn	≤0,005/100mm
X, Z crosshair	≤0,005/100mm
Tốc độ chuyển động nhanh x/z	24m/phút
Đuôi xe du lịch
Đặc điểm kỹ thuật của tay áo đuôi	Mo's 5#
Đuôi xe du lịch	370mm
Phương pháp chuyển động ghế đuôi	trượt
Khoảng cách trên cùng của Chuck	450mm
Phạm vi áp suất ghế đuôi	5-20 kg
Hành trình hàng đầu	120mm
Cấu trúc ghế đuôi	Loại tay áo chính xác
Đột quỵ trục
Đột quỵ trục x	250mm
Đột quỵ trục z	510mm
Đột quỵ trục y	± 35mm
Động cơ điện
Trục chính (servo) và động cơ	7,5kw
X trục (servo) và động cơ	3.1kw
Trục z (servo) và động cơ	3.1kw
Trục y (servo) và động cơ	2,4kw
Động cơ đầu nguồn	5,5kw
Tháp pháo điện 15- Trạm (BMT40)	Vua CNC từ Đài Loan, Trung Quốc
Đầu nguồn 0 - Bằng cấp	2
Đầu nguồn 90 - Bằng cấp	2
Khác
Cân nặng	3600kg
Kích thước cơ học	285017802040

Lễ hội và ứng dụng sản phẩm

Phức hợp nhà máy quay với Tailstock là một thiết bị gia công đa năng kết hợp các chức năng quay và phay, và có thiết bị đuôi để hỗ trợ xử lý các phôi khác nhau. Sự chính xác cao, hiệu quả cao và khả năng xử lý của máy làm việc có hình dạng phức tạp khiến nó được sử dụng rộng rãi trong nhiều ngành công nghiệp.

Chi tiết sản xuất

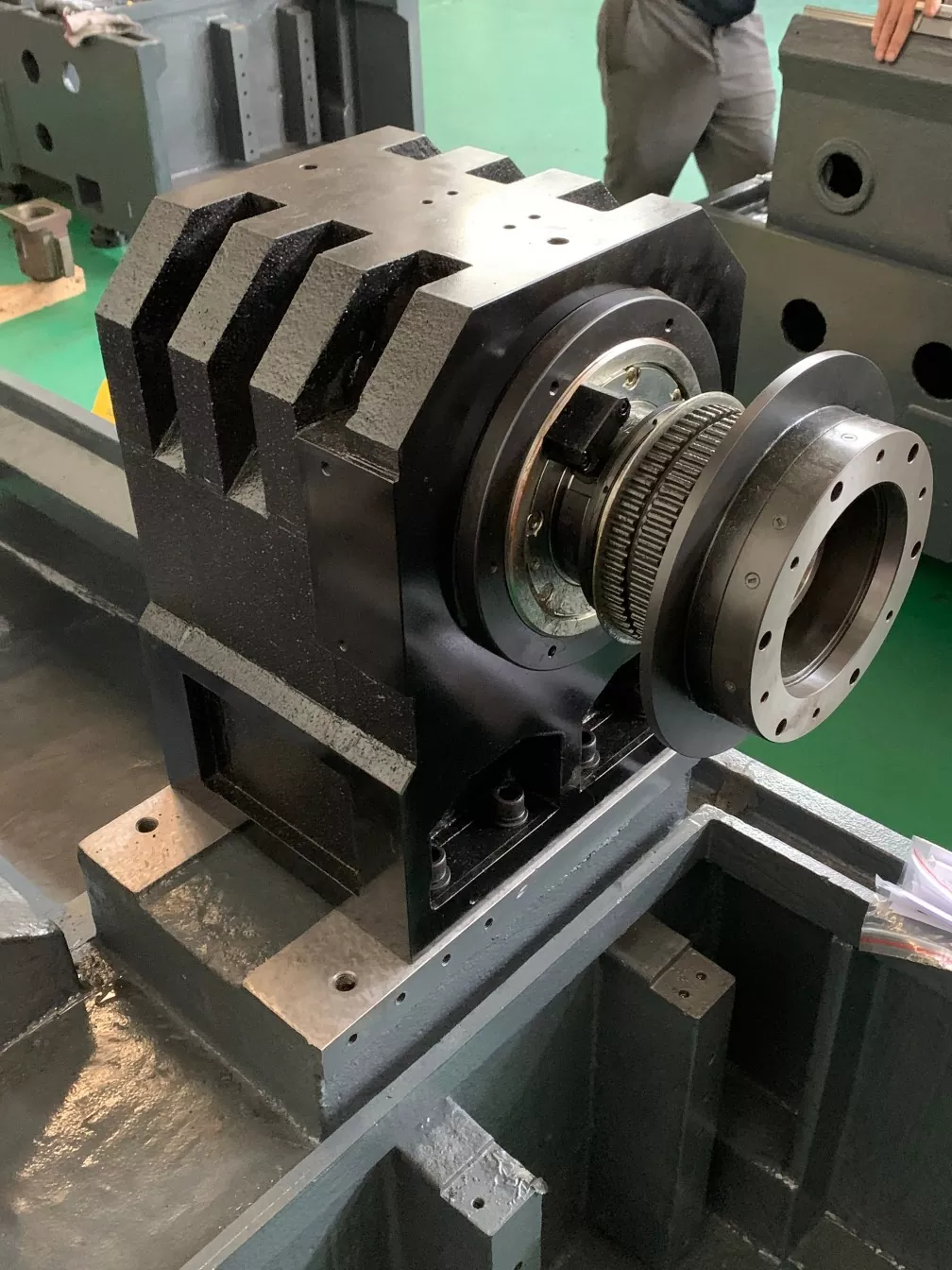

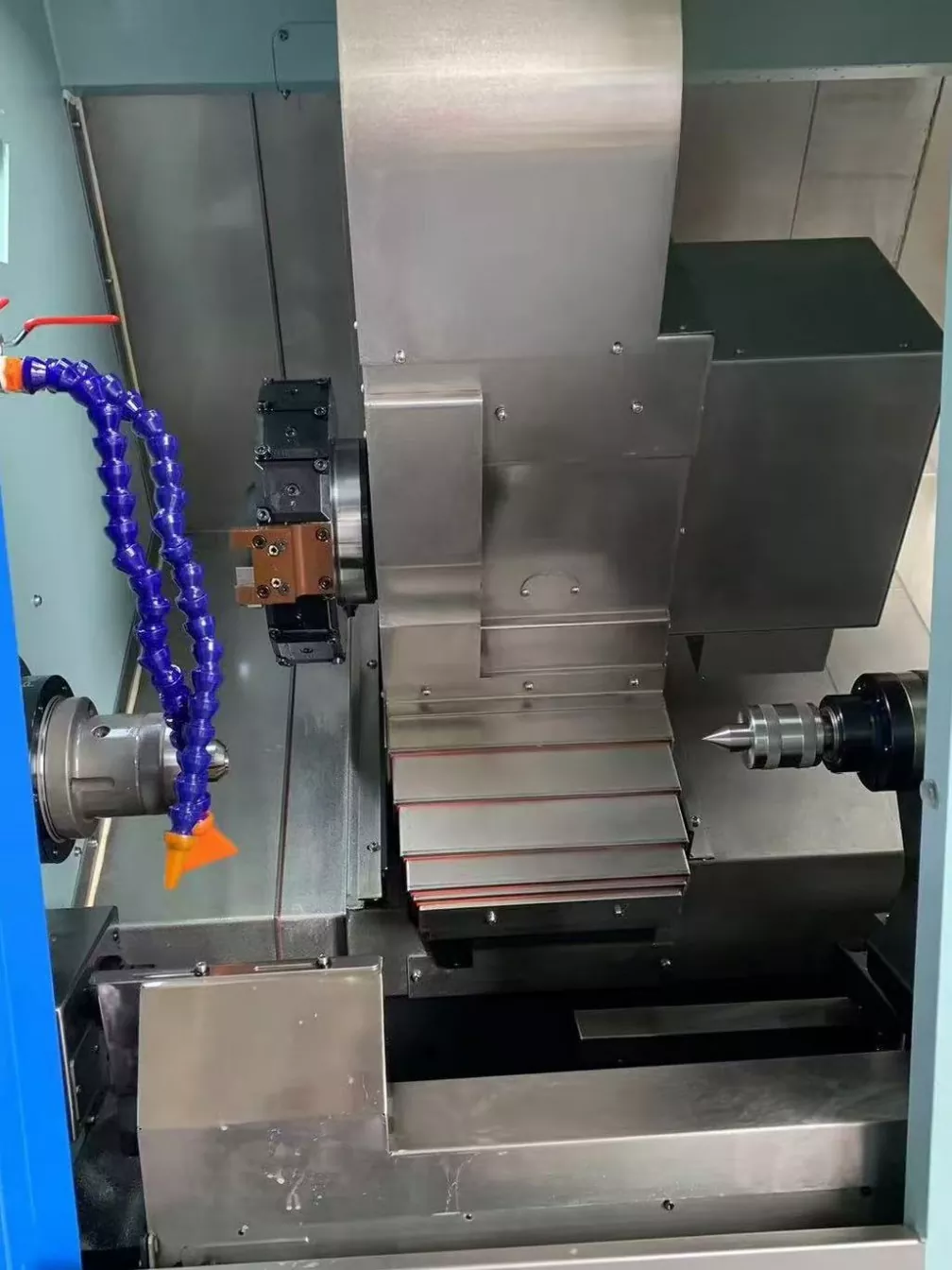

CNC máy quay vòng 46-tailstock Cấu trúc bên trong của máy công cụ.

Tháp pháo công suất 15 trạm có thể tải nhiều công cụ hơn. Khi gia công các bộ phận phức tạp, không cần phải thường xuyên thay đổi các công cụ, điều này làm giảm thời gian chết do thay đổi công cụ và cải thiện hiệu quả gia công.
