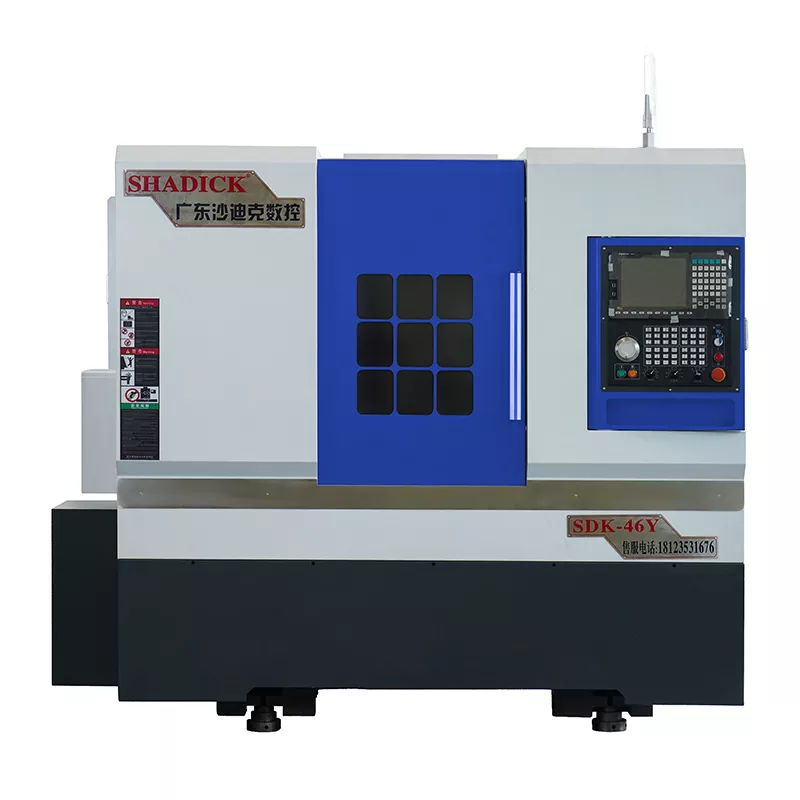

Công cụ máy công cụ cnc hợp chất 46 quay và phay

Shadick không chỉ cung cấp các công cụ máy CNC hợp chất 46 và phay cao cấp, mà còn vượt trội trong các dịch vụ tùy chỉnh. Nhóm kỹ thuật của chúng tôi sẽ thiết kế cẩn thận luồng quy trình, định cấu hình các công cụ và kế hoạch các giải pháp tự động hóa dựa trên nhu cầu cụ thể của mỗi khách hàng, thực sự cung cấp giải pháp "một cửa" cho tất cả khách hàng. Chọn Shadick có nghĩa là chọn một đối tác sản xuất có thể đạt được các hoạt động miễn phí hiệu quả và lo lắng.

Gửi yêu cầu

Mô tả Sản phẩm

Công cụ máy CNC hợp chất 46 quay của chúng tôi sử dụng điều khiển tháp pháo nguồn trục Y true để thực hiện gia công phần phức tạp.

Mỗi trục được trang bị các hướng dẫn tuyến tính có độ chính xác cao nhập khẩu, vít lăn và vòng bi chính xác.

Nó có thể thực hiện gia công chính xác quy mô lớn của các bộ phận thép và thép không gỉ, cũng như khoan và khai thác các đầu trục.

Trục Y của tháp pháo công suất được ghép trực tiếp áp dụng điều khiển đường sắt/đường ray kép 4 dây, giúp cải thiện đáng kể độ chính xác và độ cứng cao.

Tham số sản phẩm （Đặc điểm kỹ thuật）

Khả năng xử lý	46y
Quay thân xe	450
Xử lý đường kính lớn nhất	Φ350
Con quay
Mũi trục chính	A2-5
Khẩu độ	46
Tốc độ trục chính	0-6000
Độ chính xác cơ học
Lặp lại độ chính xác định vị	± 0,003
Trục chính bắn	≤0,005/100mm
Trục chính côn	≤0,005/100mm
X, Z crosshair	≤0,005/100mm
Tốc độ chuyển động nhanh x/z	24m/phút
Đột quỵ trục
Bán kính trục x	250mm
Đột quỵ trục z	400mm
Đột quỵ trục y	± 35mm
Động cơ điện
Trục chính (servo) và động cơ	7,5kw
X trục (servo) và động cơ	3.1kw
Trục z (servo) và động cơ	3.1kw
Trục y (servo) và động cơ	2,4kw
Động cơ đầu nguồn	5,5kw

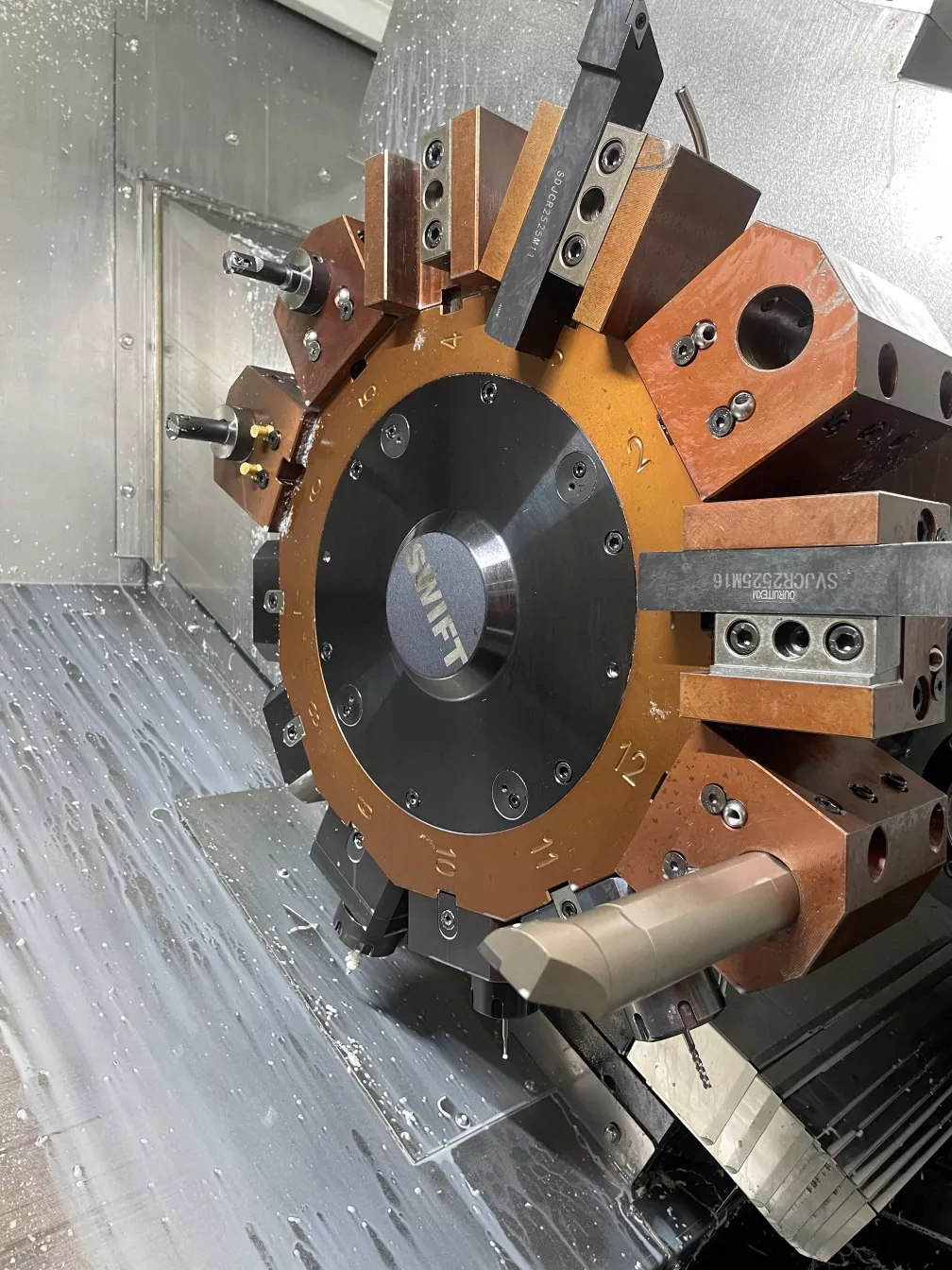

12 - Tháp pháo điện (BMT40)	Vua CNC từ Đài Loan, Trung Quốc
Đầu nguồn 0 - Bằng cấp	2
Đầu nguồn 90 - Bằng cấp	2
Khác
Cân nặng	3600kg
Kích thước cơ học	273017101920

Lễ hội và ứng dụng sản phẩm

Các công cụ máy CNC hợp chất của Shadick 46 và phay kết hợp các chức năng của máy tiện và trung tâm gia công. Nó được thiết kế đặc biệt để xử lý các sản phẩm có yêu cầu cao về độ chính xác, đồng tâm và đồng bộ. Thông thường, nó được sử dụng để xử lý các phụ tùng trong các lĩnh vực như các ngành công nghiệp sản xuất ô tô, hàng không vũ trụ và nấm mốc. Với một kẹp duy nhất, nó có thể hoàn thành việc xử lý các bộ phận phức tạp, rút ngắn thời gian sản xuất và giảm chi phí.

Chi tiết sản xuất

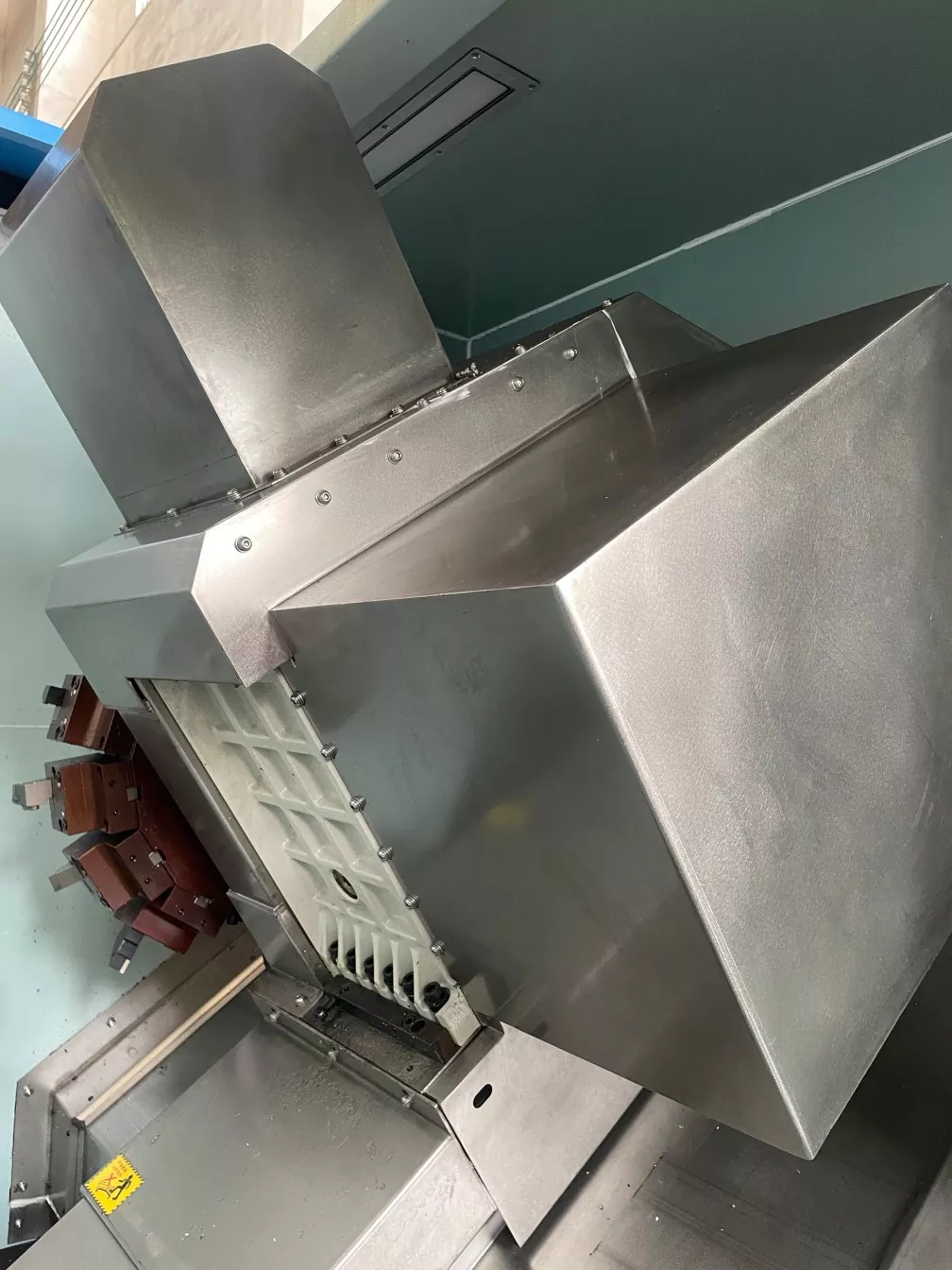

Hợp chất quay và máy công cụ CNC CNC Cấu trúc bên trong Hiển thị cấu trúc bên trong

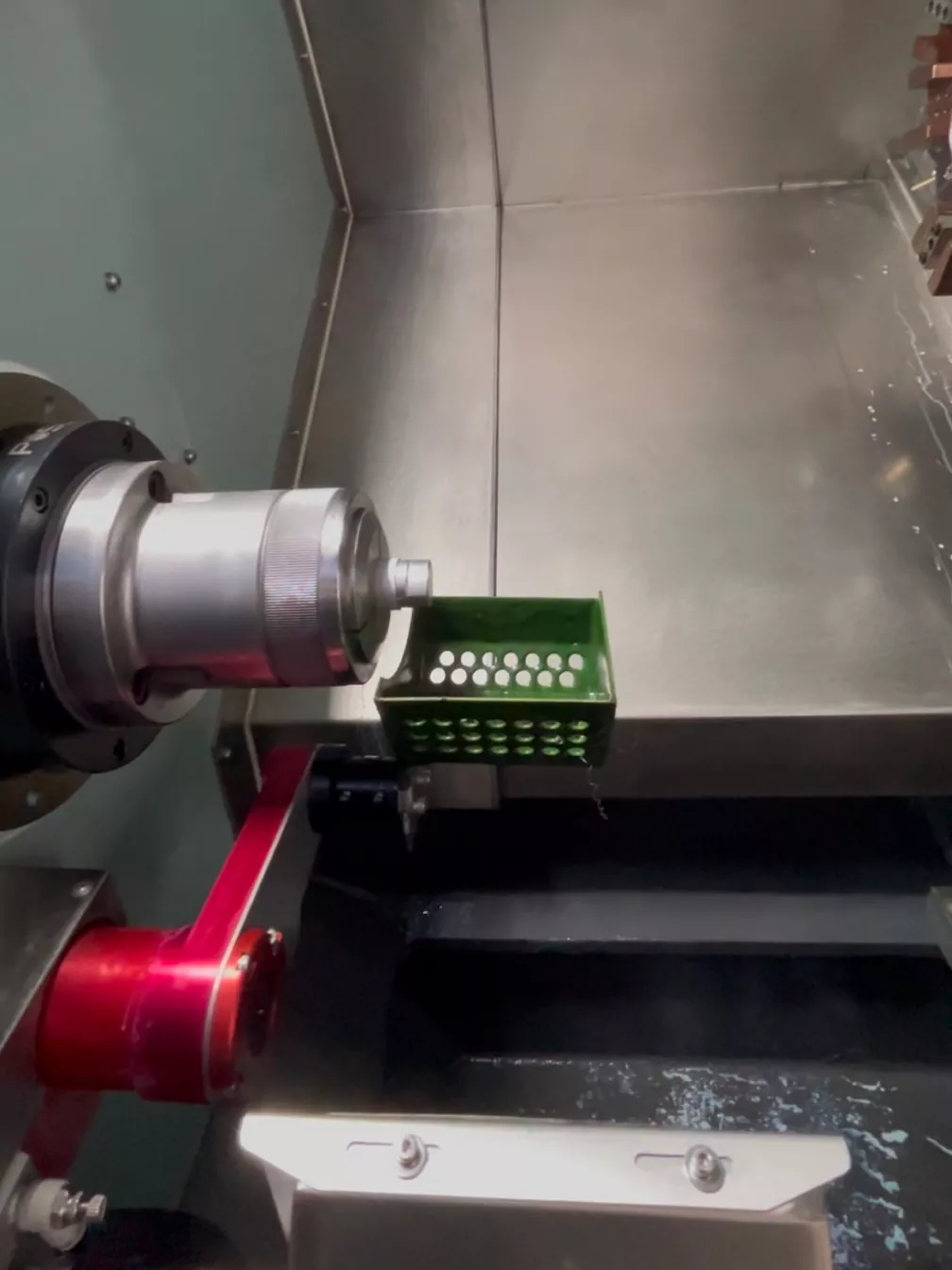

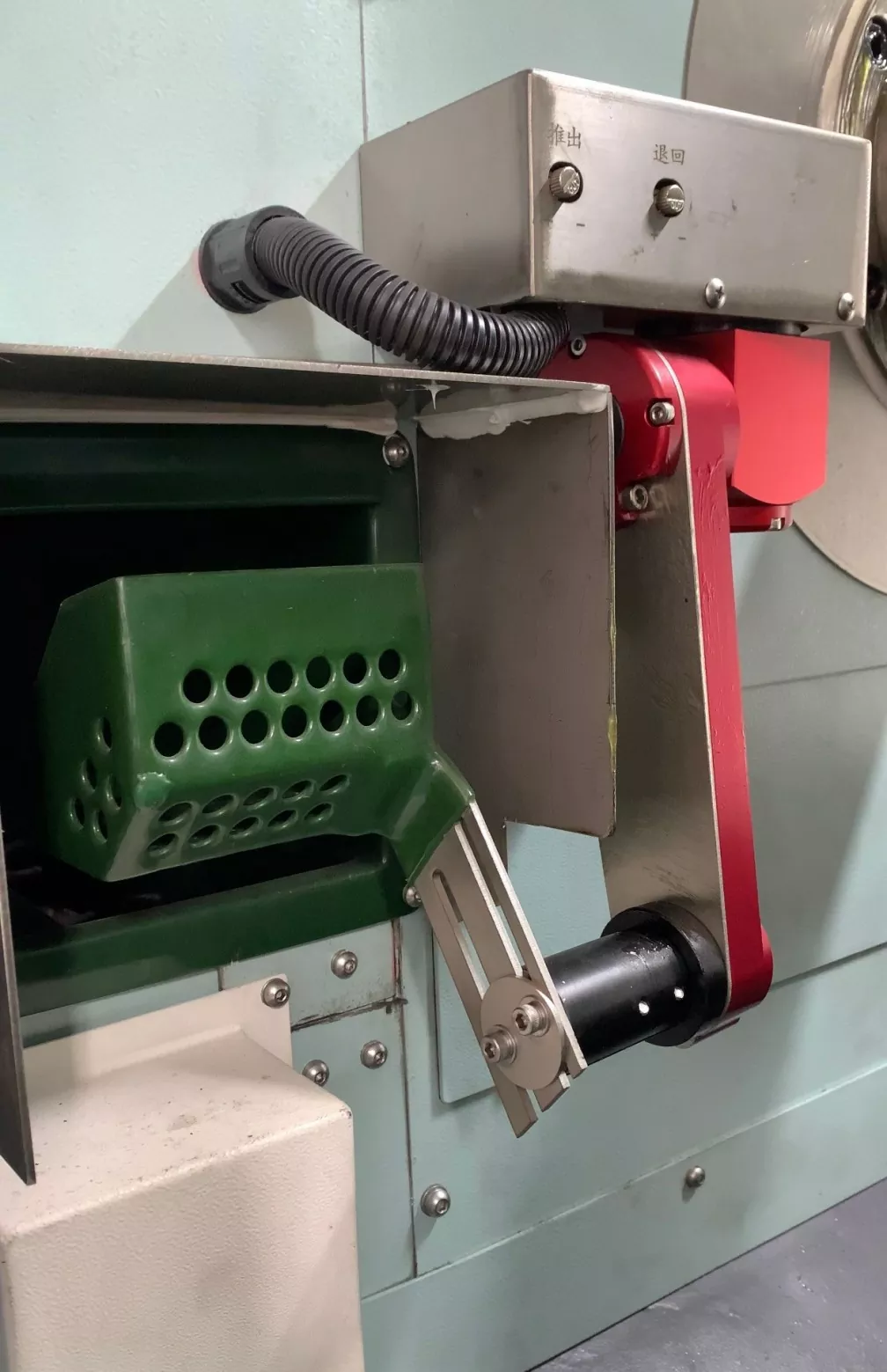

Thiết bị của chúng tôi cho phép cài đặt tùy chọn của một người thu thập phôi và bộ nạp tự động theo nhu cầu của khách hàng, có thể tiết kiệm thời gian và lao động và giảm chi phí.
