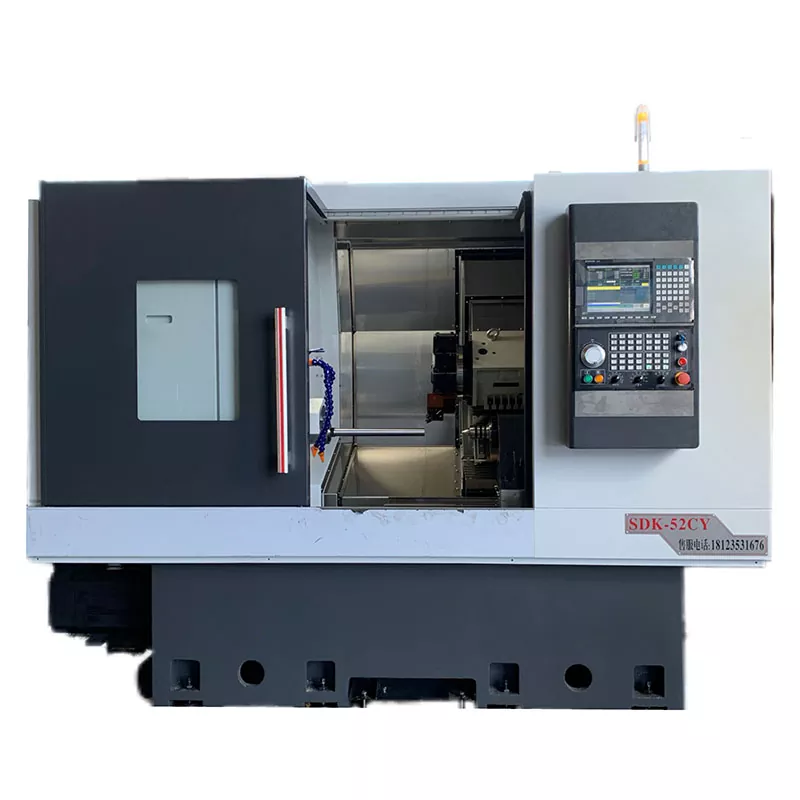

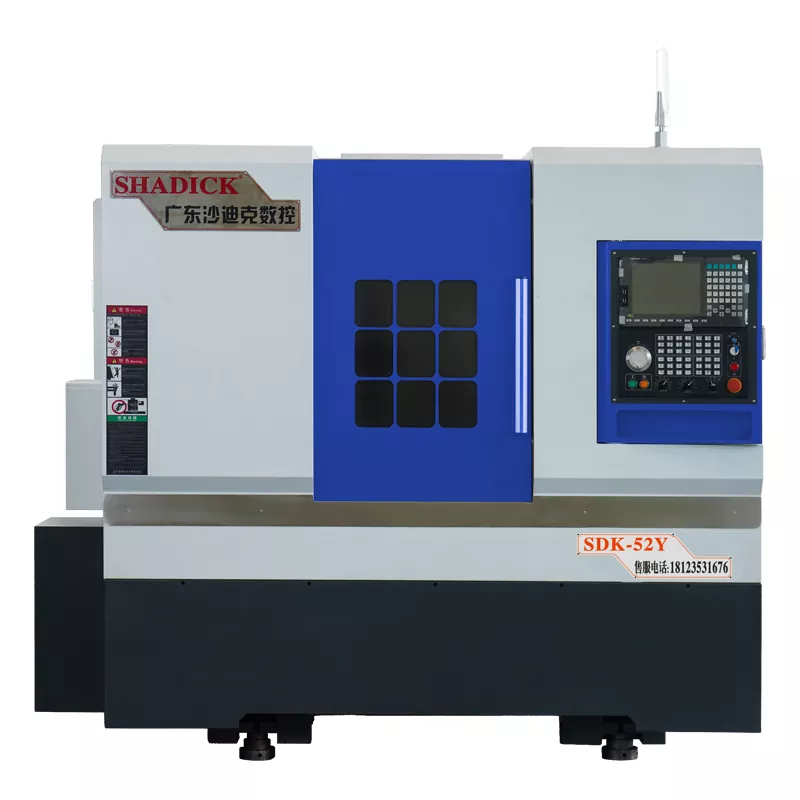

Máy cnc cnc tổng hợp quay vòng quay 52-tailstock

Shadick 52-tailstock Mill-Mill Composite CNC có thể được cấu hình linh hoạt với đuôi thủy lực thông thường hoặc lập trình theo nhu cầu của khách hàng. Tailstock thủy lực thông thường rất dễ vận hành, nhưng tính linh hoạt và độ chính xác của nó bị hạn chế; Mặt khác, Tailstock thủy lực lập trình dựa vào kiểm soát lập trình nâng cao để đạt được sự gia công chính xác và linh hoạt cao, đáp ứng các yêu cầu phức tạp.

Gửi yêu cầu

Mô tả Sản phẩm

Trục Y của Tháp pháo của máy CNC tổng hợp TurnStock Shadick 52-TailStock được điều khiển bởi 4 hướng dẫn tuyến tính hoặc hướng dẫn cứng kép, giúp cải thiện đáng kể độ chính xác và độ cứng cao.

Nó được trang bị một đuôi thủy lực lập trình. Chỉ với một lần nhấn nút, bạn có thể mở rộng hoặc rút lại đuôi, giúp dễ dàng kẹp phôi. Nó có điều khiển hai tốc độ (nhanh và chậm).

Nó có chức năng của gia công liên kết bốn trục để quay, phay, khoan, khai thác, v.v., và có thể hoàn thành việc khoan và khai thác vào các đầu trục của các phần.

Tháp pháo công suất có thể được sử dụng để máy các bộ phận có độ cứng cao. Đầu công suất trục y thực sự có thể được kết hợp với chức năng hợp chất rẽ thành các bộ phận phức tạp của máy.

Nó có thể thực hiện gia công chính xác quy mô lớn trên các bộ phận bằng thép và thép không gỉ, cũng như khoan và khai thác trên các đầu trục. Máy có đuôi có thể xử lý các bộ phận trục dài.

Có một mô -đun chức năng công cụ năng lượng ở bên có thể thực hiện các chức năng như khoan, khai thác và phay các căn hộ, cho phép khoan chính xác và phay các bộ phận trục khác nhau.

Động cơ đầu nguồn có công suất 5,5 kW và được trang bị hệ thống làm mát khép kín. Tốc độ quay tối đa của nó có thể đạt 8.000 vòng quay mỗi phút. Nó có thể thực hiện gia công 24 giờ mà không cần quá nóng hoặc kích hoạt báo động.

Tham số sản phẩm (đặc điểm kỹ thuật)

Khả năng xử lý	52y
Quay thân xe	Φ500
Xử lý đường kính lớn nhất	Φ350
Con quay
Mũi trục chính	A2-6
Khẩu độ	Φ52
Tốc độ trục chính	0-6000
Độ chính xác cơ học
Lặp lại độ chính xác định vị	± 0,005
Trục chính bắn	≤0,005/100mm
Trục chính côn	≤0,005/100mm
X, Z crosshair	≤0,005/100mm
Tốc độ chuyển động nhanh x/z	24m/phút
Đuôi xe du lịch
Đặc điểm kỹ thuật của tay áo đuôi	Mo's 5#
Đuôi xe du lịch	420mm
Phương pháp chuyển động ghế đuôi	trượt
Khoảng cách trên cùng của Chuck	450mm
Phạm vi áp suất ghế đuôi	5-20 kg
Hành trình hàng đầu	120mm
Cấu trúc ghế đuôi	Loại tay áo chính xác
Đột quỵ trục
Đột quỵ trục x	260mm
Đột quỵ trục z	520mm
Đột quỵ trục y	± 45mm/± 50mm
Động cơ điện
Trục chính (servo) và động cơ	11kw
X trục (servo) và động cơ	3.1kw
Trục z (servo) và động cơ	3.1kw
Trục y (servo) và động cơ	2,4kw
Động cơ đầu nguồn	5,5kw
Tháp pháo điện 12 trạm (BMT45)	Vua CNC từ Đài Loan, Trung Quốc
Đầu nguồn 0 - Bằng cấp	2
Đầu nguồn 90 - Bằng cấp	2
Khác
Cân nặng	3700kg
Kích thước cơ học	285017802040

Tính năng sản phẩm và ứng dụng

Công cụ máy chế tạo chế tạo quay đầu có tính năng hiệu quả cao và đa chức năng. Nó có khả năng hoàn thành một loạt các nhiệm vụ gia công trong một cái kẹp duy nhất, làm cho nó rất phù hợp cho các ngành công nghiệp sản xuất đòi hỏi sản xuất hiệu quả. Nó được áp dụng cho gia công trục dài trong các ngành công nghiệp như các bộ phận ô tô, ngành truyền tải và sản xuất điện gió.

Chi tiết sản xuất

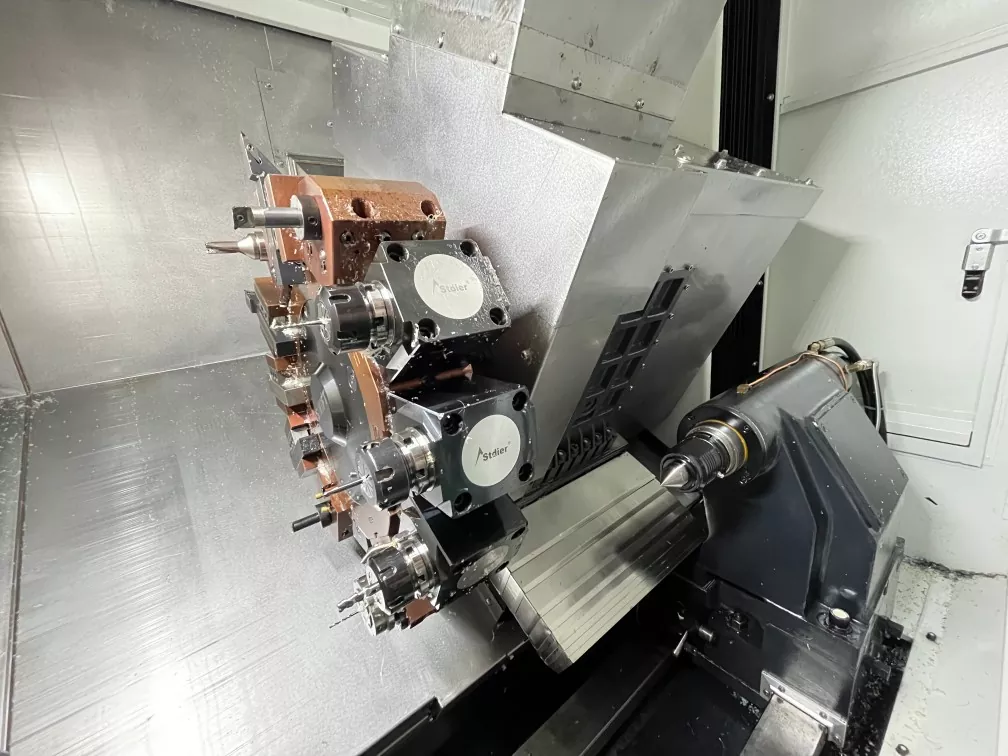

CNC cnc composite TurnStock CNC Cấu trúc bên trong của công cụ máy móc BMT55 Tháp pháo điều khiển BMT55 giúp cải thiện độ tin cậy của việc lập chỉ mục và đảm bảo độ cứng cao trong quá trình phay.
