Máy công cụ CNC hoạt động như thế nào?

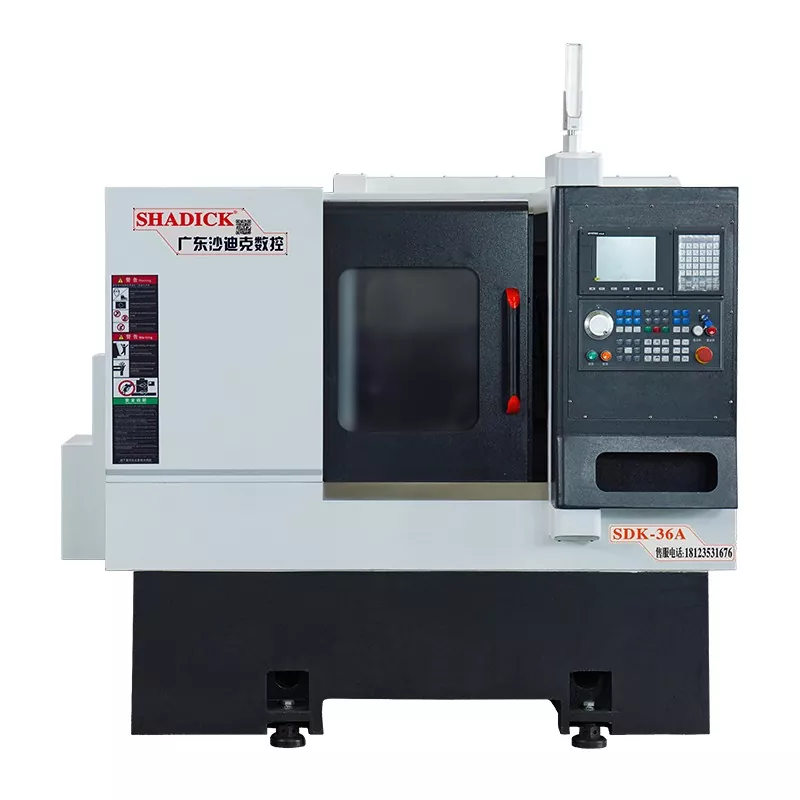

Đặc điểm cấu trúc của máy sắp xếp công cụ CNC

cácMáy sắp xếp công cụ CNCcó thể hoàn thành nhiều quy trình cùng lúc, bao gồm tiện ngoài, phay đa giác, tiện ren và tạo rãnh.

Nó có thể xử lý nhiều quy trình khác nhau, bao gồm tiện tốc độ cao và phay đa giác tốc độ thấp.

Thiết bị kẹp thủy lực cải thiện mức độ tự động hóa của máy.

Chân máy được tích hợp và sử dụng các dẫn hướng tuyến tính nhập khẩu, mang lại khả năng chống rung tuyệt vời và độ cứng cao.

Khuôn đúc cát bằng nhựa gang chất lượng cao và cấu trúc tấm gân nhỏ gọn mang lại độ cứng tuyệt vời và khả năng chống rung mạnh.

Nó có các thanh dẫn hướng tuyến tính có độ cứng cao, độ chính xác cao và tốc độ cao cũng như vít bi chính xác.

Cách thay đổi công cụ trên máy công cụ CNC

1. Thay đổi dụng cụ bằng cán dao quay

Cán dao quay là một bộ thay dao tự động đơn giản thường được sử dụng trongMáy công cụ tự động CNC. Nó có thể được thiết kế theo nhiều cấu hình khác nhau, bao gồm cán dao hướng trục hình vuông, lục giác hoặc dạng đĩa. Mỗi cán dao quay chứa bốn, sáu hoặc nhiều dao và các dao được thay đổi theo lệnh từ thiết bị CNC.

Cán dao quay phải có đủ độ bền và độ cứng kết cấu để chịu được lực cắt trong quá trình gia công thô. Do độ chính xác tiện phụ thuộc phần lớn vào vị trí đầu dao, nên máy công cụ CNC không yêu cầu điều chỉnh thủ công vị trí dao trong quá trình gia công. Do đó, giải pháp định vị đáng tin cậy và cấu trúc định vị phù hợp là điều cần thiết để đảm bảo độ lặp lại cao nhất có thể (thường là 0,001 đến 0,005 mm) sau mỗi lần lập chỉ mục của cán dao quay.

2. Thay đổi công cụ bằng cách thay thế đầu trục chính

Thay dao bằng cách thay đầu trục chính là phương pháp thay dao tương đối đơn giản đối với các máy công cụ CNC được trang bị dụng cụ quay. Loại đầu trục chính này thực chất là một ổ chứa dụng cụ tháp pháo. Đầu trục chính có sẵn ở cả cấu hình ngang và dọc. Tháp pháo thường được quay để thay đổi đầu trục chính, cho phép thay dao tự động. Mỗi trục chính trong tháp pháo được lắp sẵn công cụ quay cần thiết cho mỗi quy trình. Khi lệnh thay dao được phát ra, mỗi đầu trục xoay sẽ lần lượt quay đến vị trí xử lý và thực hiện chuyển động chính, làm cho trục xoay tương ứng quay dao. Các trục xoay khác ở vị trí không gia công được tách ra khỏi chuyển động chính.

3. Hệ thống thay dao tự động với Tool Magazine

Do đầu cặp dao quay và bộ thay dao kiểu tháp pháo không thể chứa được số lượng lớn dao và không thể đáp ứng nhu cầu gia công các bộ phận phức tạp, nên máy công cụ CNC có thay dao tự động thường sử dụng bộ thay dao tự động có ổ dao. Bộ thay dao tự động này bao gồm ổ chứa dao và cơ cấu thay dao và quá trình thay dao tương đối phức tạp. Đầu tiên, tất cả các dao được sử dụng trong quá trình gia công phải được gắn trên các giá đỡ dao tiêu chuẩn, được định cỡ sẵn bên ngoài máy, sau đó được đặt vào ổ chứa dao theo một cách sắp xếp cụ thể. Khi thay dao, dao sẽ được chọn từ ổ tích dao. Sau đó, bộ thay dao sẽ tháo dao ra khỏi ổ dao hoặc trục xoay, đổi dao và lắp dao mới vào trục xoay, trả dao cũ vào ổ dao. Tạp chí công cụ có sức chứa lớn và có thể được gắn ở bên cạnh hoặc phía trên hộp trục chính. TừMáy công cụ CNCVới các máy thay dao tự động chỉ có một trục chính ở ụ trước thì cụm trục chính phải có độ cứng cao để đáp ứng yêu cầu gia công chính xác.
