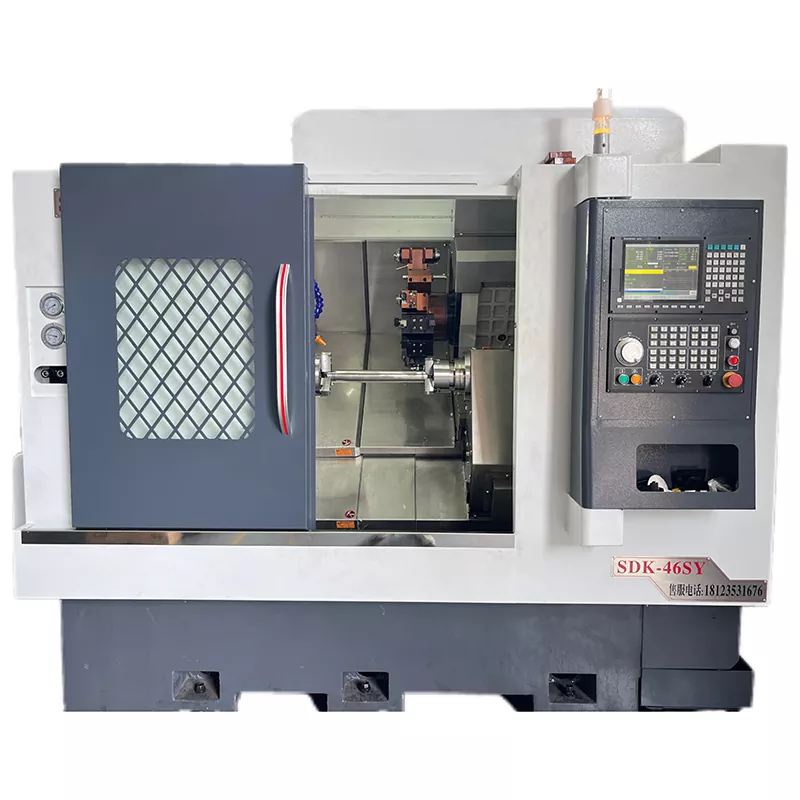

Công cụ máy CNC đơn-một lần quay vòng đôi

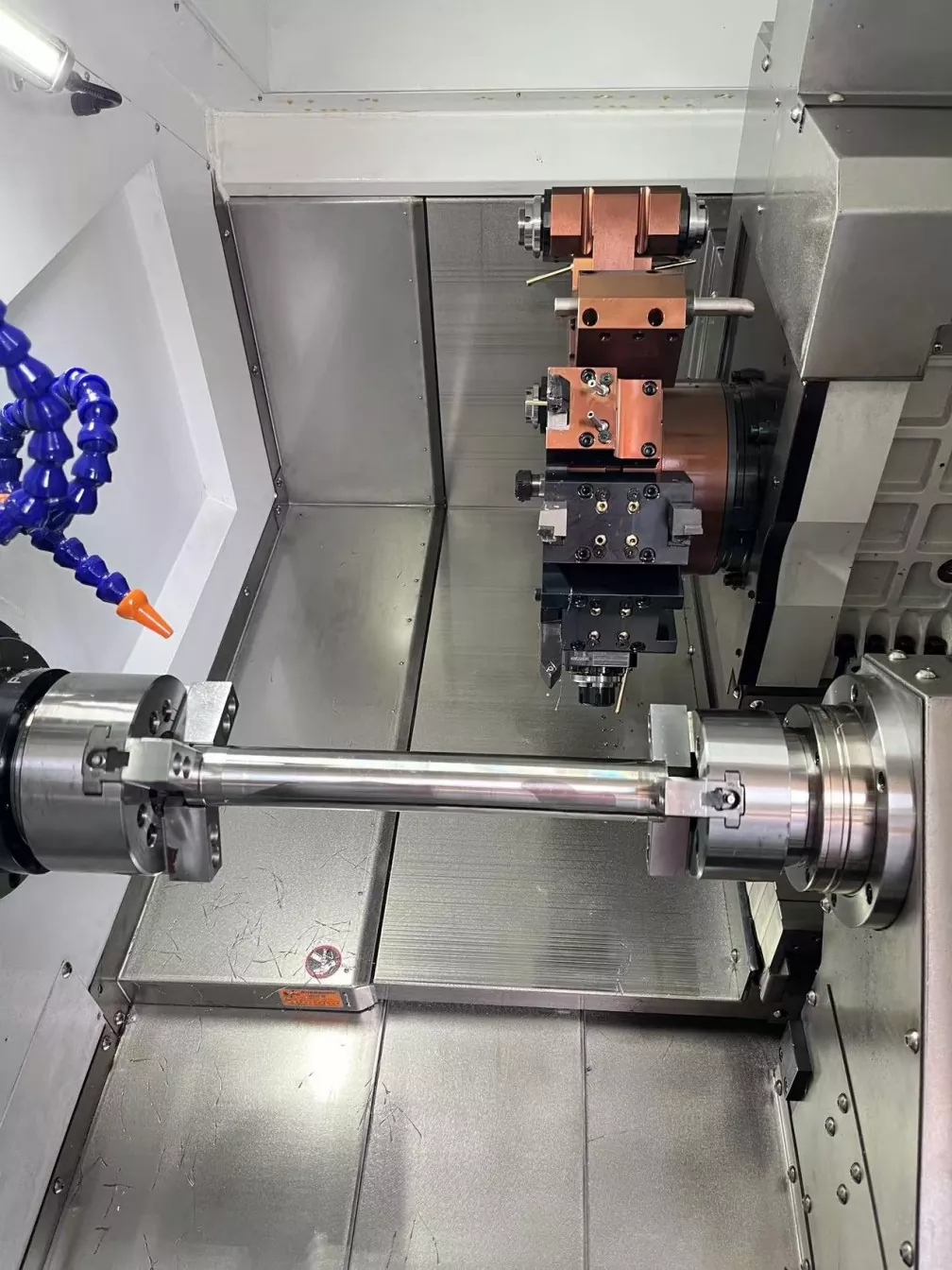

Công cụ máy CNC đơn lẻ hai lần như tên cho thấy, công cụ máy được trang bị hai trục chính và tháp pháo. Giường của loại máy công cụ này thường được trang bị khung trục chính của phôi và khung trục chính phụ, cũng như một tháp pháo có thể di chuyển. Khung trục chính của phôi và khung trục chính của phôi được sử dụng tương ứng để kẹp và gia công phôi, trong khi người giữ công cụ chịu trách nhiệm cắt giảm hoạt động.

Gửi yêu cầu

Mô tả Sản phẩm

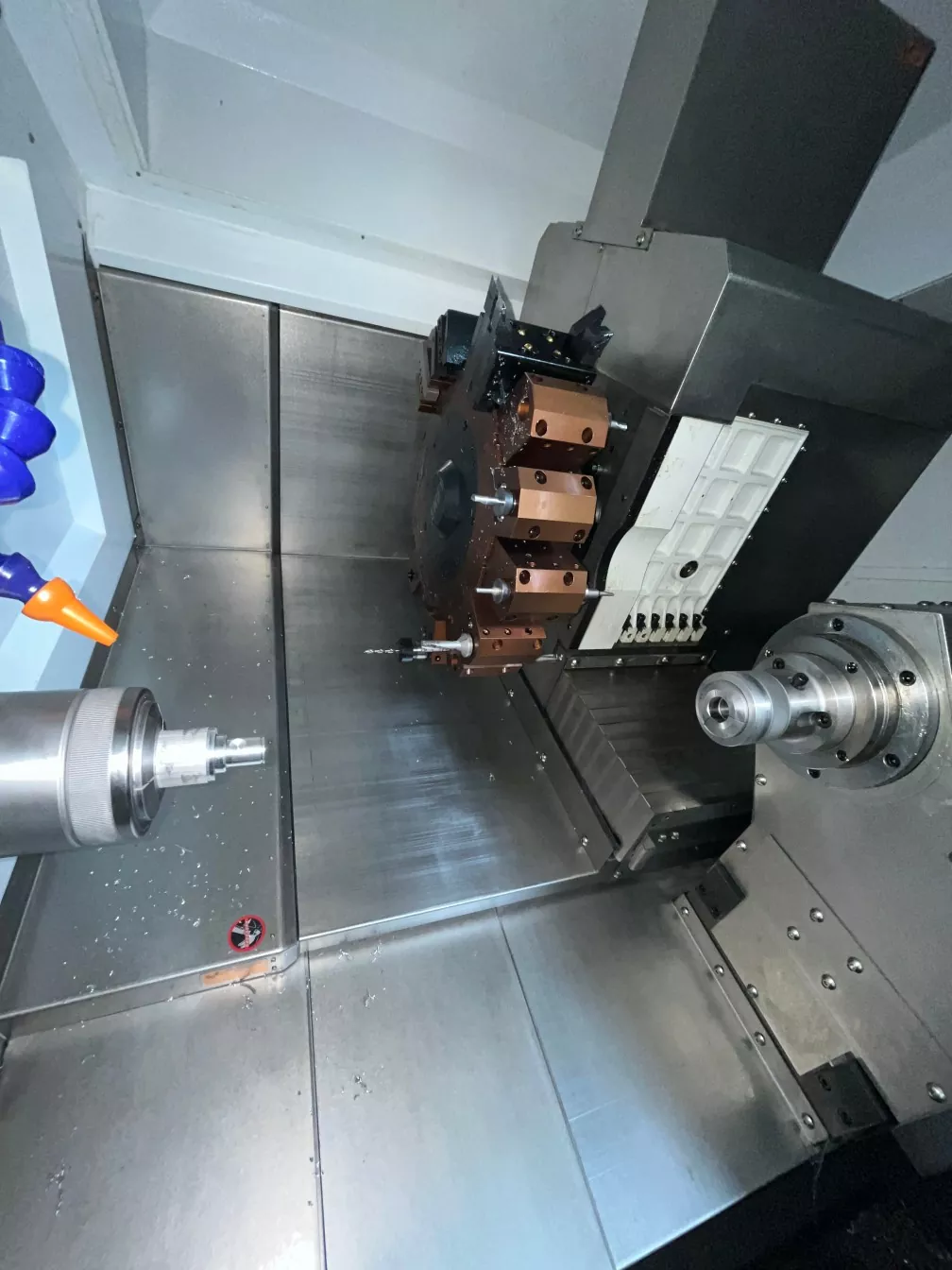

So với máy tiện CNC truyền thống, các công cụ máy CNC đơn xoay vòng có mức độ tự động hóa cao hơn. Nó có thể đạt được xử lý tự động thông qua lập trình, giảm can thiệp thủ công và lỗi, và cải thiện độ chính xác và ổn định xử lý. Tháp pháo có thể được lắp đặt trên ghế đường ray trượt với dịch chuyển lên xuống, trái và phải, để di chuyển đến vị trí thích hợp theo yêu cầu xử lý. Bằng cách di chuyển tháp pháo, máy công cụ có thể hoàn thành việc gia công của cả hai đầu của phôi, cải thiện hơn nữa tính linh hoạt gia công.

Tham số sản phẩm （Đặc điểm kỹ thuật）

Khả năng xử lý	46sy
Quay thân xe	Φ500
Xử lý đường kính lớn nhất	Φ350
Độ dài xử lý tối đa	400mm
Con quay
Mũi trục chính	A2-5
Khẩu độ	45
Tốc độ trục chính	0-4500
Động cơ trục chính phụ trợ	A2-4 (trục chính động cơ)
Khẩu độ	Φ36
Tốc độ trục chính	0-5000
Độ chính xác cơ học
Lặp lại độ chính xác định vị	± 0,005
Trục chính bắn	≤0,005/100mm
Trục chính côn	≤0,005/100mm
X, Z crosshair	≤0,005/100mm
Tốc độ chuyển động nhanh x/z	24m/phút
Đột quỵ trục
Đột quỵ trục x	220mm
Đột quỵ trục z	420mm
Travel Y-trục	± 45mm/± 50mm
Động cơ điện
Trục chính (servo) và động cơ	7,5kw
X trục (servo) và động cơ	3.1kw
Trục z (servo) và động cơ	3.1kw
Trục y (servo) và động cơ	2,4kw
tuôn ra
tuôn ra	BMT45/55
Khác
Cân nặng	4200kg
Kích thước cơ học	245017502120

Lễ hội và ứng dụng sản phẩm

Các công cụ máy CNC đơn lẻ hai trục được sử dụng rộng rãi trong việc gia công các bộ phận trong các ngành công nghiệp như con lăn, thiết bị thể thao, máy móc nông nghiệp và các bộ phận ô tô. Các ngành công nghiệp này có yêu cầu cao về độ chính xác và hiệu quả của các bộ phận, và các công cụ máy CNC của Tháp pháo Single Spindle là lựa chọn lý tưởng để đáp ứng các nhu cầu này.
